Câbles et Connectiques

·         Les différents types de câbles

·         Le câble Coaxial

·         Connecteurs - câble coaxial

·         Câble - paire torsadée

·         Paire torsadée non blindée UTP

·         La paire torsadée blindée STP

·         Câble RJ45 - brochage

·         Fibre Optique

·         Les différents types de fibre

·         Câble Ethernet

·         Les différents types de connecteurs

Les différents types de câbles

Pour relier les ordinateurs et périphériques d'un réseau, plusieurs supports physiques peuvent êtres utilisés. Le câble est une de c'est possibilité mais il existe de nombreux types de câbles, les plus courant sont :

·         Le câble de type coaxial

·         La double paire torsadée

·         La fibre optique

Le câble Coaxial

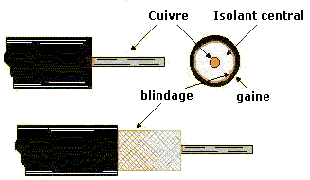

Un câble coaxial d'un fil de cuivre au centre d'une gaine enveloppé dans un isolant, puis d'un blindage métallique tressé et enfin d'une gaine isolante.

La gaine permet de protéger le câble de l'environnement extérieur. Elle est habituellement en caoutchouc (parfois en Chlorure de polyvinyle (PVC), éventuellement en téflon)

Le blindage (enveloppe métallique) entourant les câbles permet de protéger les données transmises sur le support des parasites (autrement appelé bruit) pouvant causer une distorsion des données.

L'isolant entourant la partie centrale est constitué d'un matériau diélectrique permettant d'éviter tout contact avec le blindage, provoquant des interactions électriques (court-circuit).

L'âme, accomplissant la tâche de transport des données, est généralement composée d'un seul brin en cuivre ou de plusieurs brins torsadés.

Grâce à son blindage, le câble coaxial peut être utilisé sur des longues distances et à haut débit (contrairement à un câble de type paire torsadée), on le réserve toutefois pour des installations de base.

On distingue habituellement deux types de câbles coaxiaux:  Le 10Base2 - câble coaxial fin (appelé ThinNet, traduisez réseau fin ou encore CheaperNet, traduisez réseau plus économique) est un câble de fin diamètre (6mm). Très flexible il peut être utilisé dans la majorité des réseaux, en le connectant directement sur la carte réseau. Il permet de transporter un signal sur une distance d'environ 185 mètres sans affaiblissement. Il fait partie de la famille des RG-58 dont l'impédance (la résistance) est de 50 ohms. On distingue les différents types de câbles coaxial fin selon la partie centrale du câble (âme).

Le 10Base5 - câble coaxial épais (en anglais Thicknet ou Thick Ethernet et également appelé Yellow Câble) est un câble blindé de plus gros diamètre (12 mm) et de 50 ohms d'impédance. Il a longtemps été utilisé dans les réseaux, ce qui lui a valu l'appellation de « Câble Ethernet Standard ». Étant donné que son âme a un plus gros diamètre, la distance susceptible d'être parcourue par les signaux est grande, cela lui permet de transmettre sans affaiblissement des signaux sur une distance atteignant 500 mètres (sans ré amplification du signal). Sa bande passante est de 10 Mbps Il est donc employé très souvent comme câble principal (backbone) pour relier des petits réseaux dont les ordinateurs sont connectés avec du ThinNet. Toutefois, étant donné son diamètre il est moins flexible que le ThinNet

Connecteurs câble coaxial

Câble a paire torsadée

Le câble à paire torsadée (Twisted-pair câble) est constitué de deux brins de cuivre entrelacés en torsade et recouverts d'isolants.

On distingue deux types de paires torsadées :

les paires blindés STP (Shielded Twisted-Pair)

les paires non blindés UTP (Unshielded Twisted-Pair).

Un câble est souvent fabriqué à partir de plusieurs paires torsadées regroupées et placées à l'intérieur du gaine protectrice. L'entrelacement permet de supprimer les bruits (interférences électriques). Sur de longues distances avec des débits élevés elle ne permet pas de garantir l'intégrité des données.

Paire torsadée non blindée UTP

Le câble UTP obéit à la spécification 10baseT. C'est le type de paire torsadée le plus utilisé et le plus répandu pour les réseaux locaux. Voici quelques caractéristiques :

Longueur maximale d'un segment : 100 mètres

Composition: 2 fils de cuivre recouverts d'isolant

Catégorie de câble UTP:

La paire torsadée blindée STP

Le câble STP (Shielded Twisted Pair) utilise une gaine de cuivre de meilleure qualité et plus protectrice que la gaine utilisée par le câble UTP. Il contient une enveloppe de protection entre les paires et autour des paires. Dans le câble STP, les fils de cuivre d'une paire sont eux-mêmes torsadés, ce qui fournit au câble STP un excellent blindage, contre les interférences. D'autre part il permet une transmission plus rapide et sur une plus longue distance.

Les connecteurs pour paire torsadée

Câble RJ45 - brochage

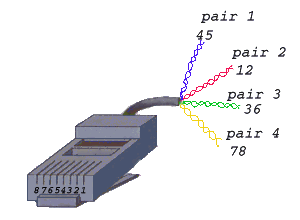

Dans un câble 10 Base T ou 100 Base TX, nous avons 8 fils isolés, torsadées par paires, entourés d'un isolant, un fil de masse, le tout protégé par une gaine. Chaque paire de fil possède une couleur. Dans une paire, nous avons un fil de couleur torsadé et un autre fil qui peut être, soit d'une couleur plus claire, soit blanc discontinu.  Ces paires sont souvent numérotées dans les ouvrages technique de la façon suivante:

Fibre Optique

Les différents type de fibre

Monomode: Type de câblage à fibre optique qui propage un seul faisceau lumineux. Plus onéreuse que la fibre multi mode, cette fibre utilise des lasers et peut déplacer le signal sur des distances beaucoup plus longues que le fibre multi mode, avec une dispersion minimale.

Multi mode: Techniquement, câble à fibre de qualité LAN dans laquelle la source génératrice de lumière est une diode lumineuse. Appelée multi mode parce que la fibre supporte plusieurs fréquences de lumière.

Câble Ethernet

Les différents types de connecteurs

·         Les plus répandus sont les connecteurs ST, SC, FC, LC, MIC, ESCON

·         Pour les réseaux FDDI, on utilise les connecteurs doubles MIC.
